[CV Lecture 02] Point Processing

1. Image 란?

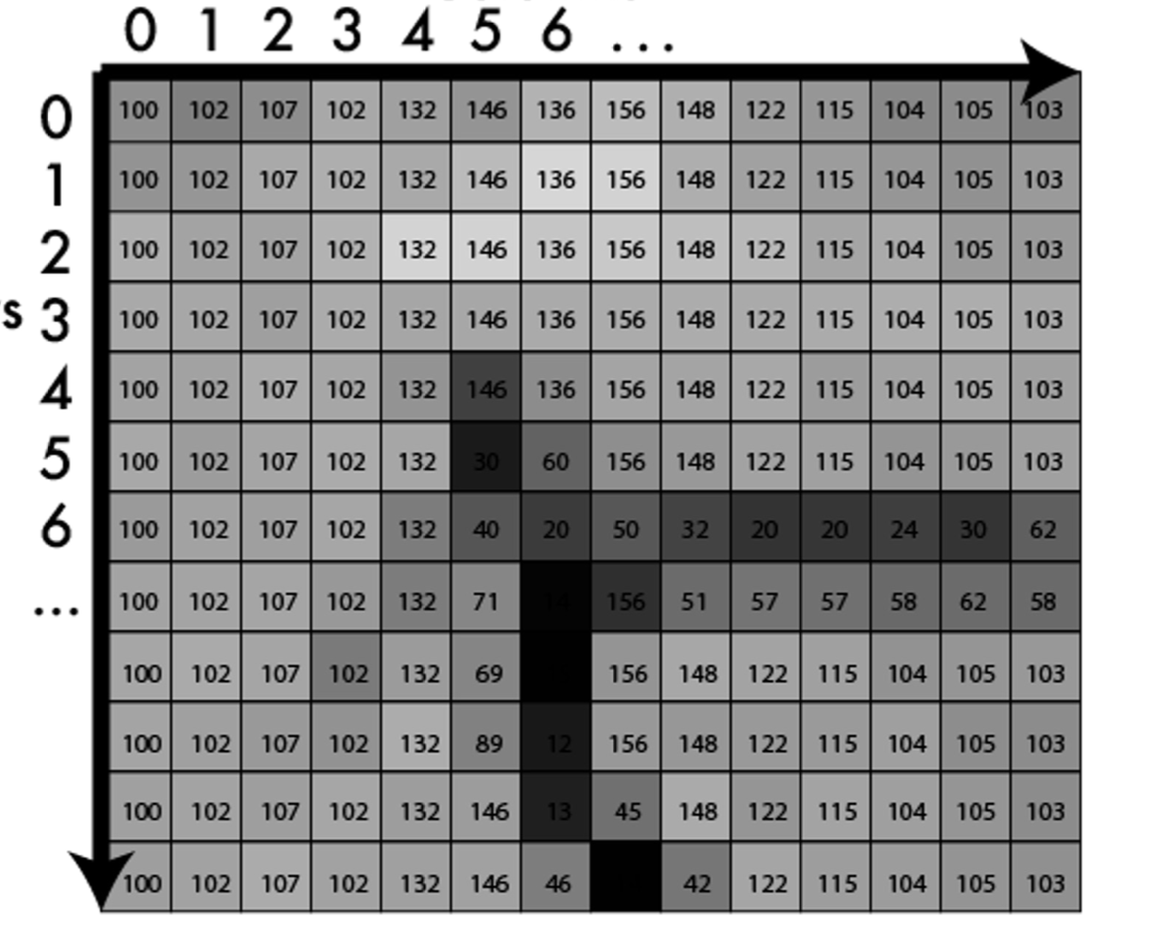

• Each point in matrix called a "Pixel"
  • A pixel has a 2D coordinate
  • A pixel has a value (intensity)
• A pixel Value indicates amount of light
  • High Pixel Value == more light
  • Lower Pixel Value == less light
• A pixel value is bounded
  • No light (black) = 0
  • Sensor limit (white) = max
  • Typical ranges:
    • 0-255 : fit into byte
    • 0-1 : floating point



2. Filtering

Filtering modifies an image by replacing the value of each pixel by a function of the values of the pixel and its neighbors.



g((x)) = h((f(x)))



where f((x)) is an input image, g((x)) is the output image, and h is an operator on f defined over a neighborhood of point x.

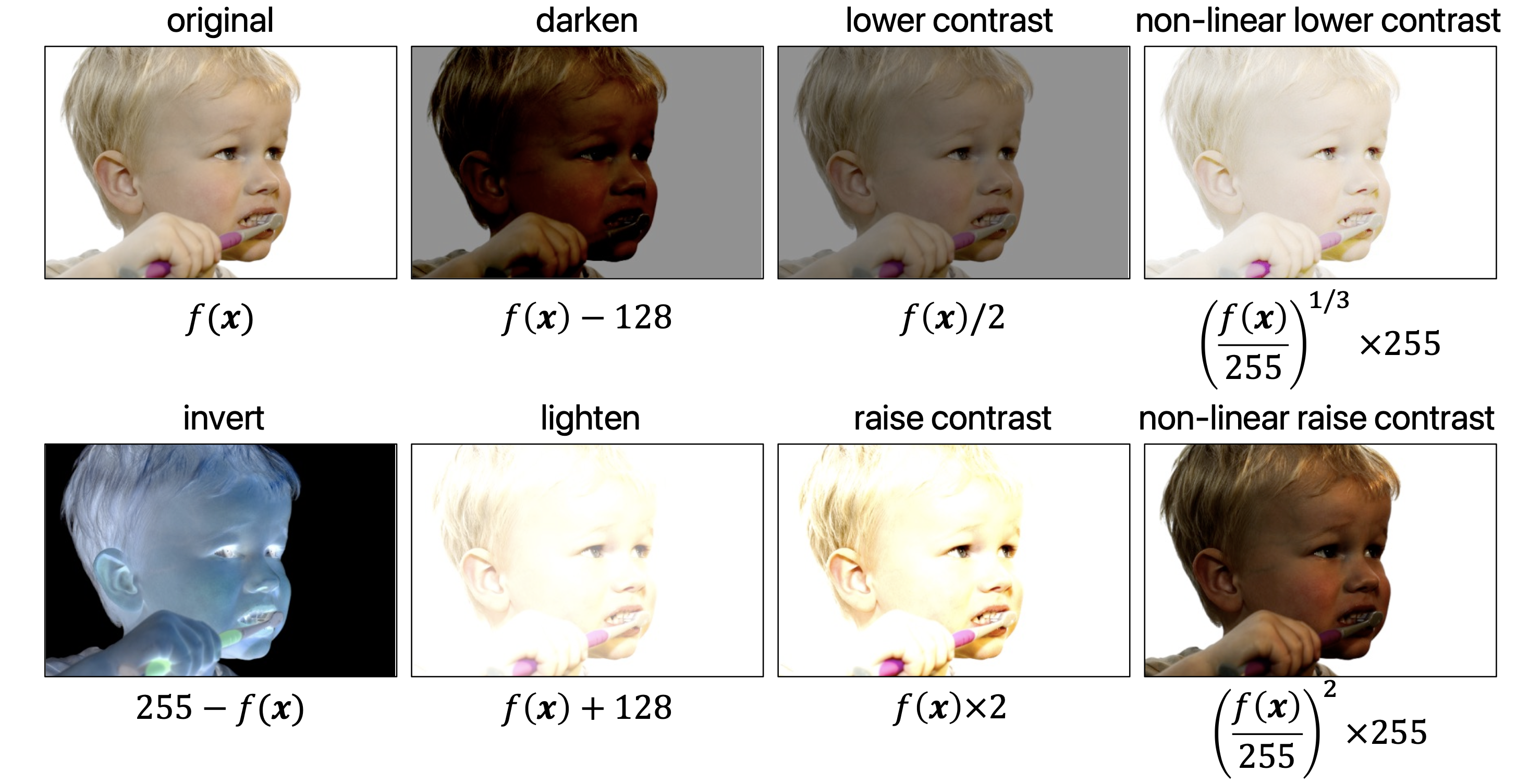

Examples of Point Processing

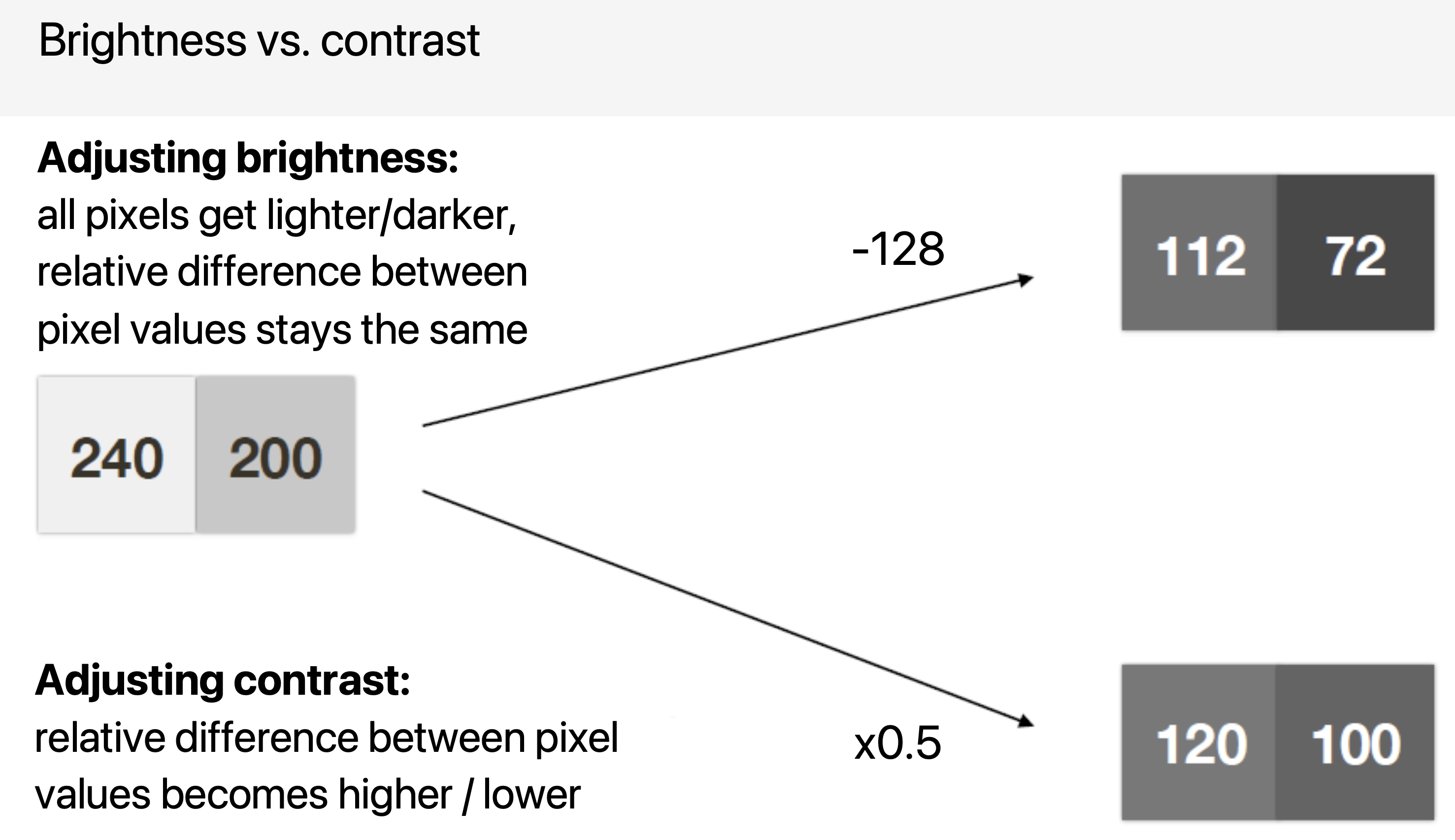

2-1 Difference Between Brightness and Contrast





Contrast는 차이를 더욱 크게 혹은 작게 함으로써 경계를 강화한다.



Brightness 예시



Contrast 예시

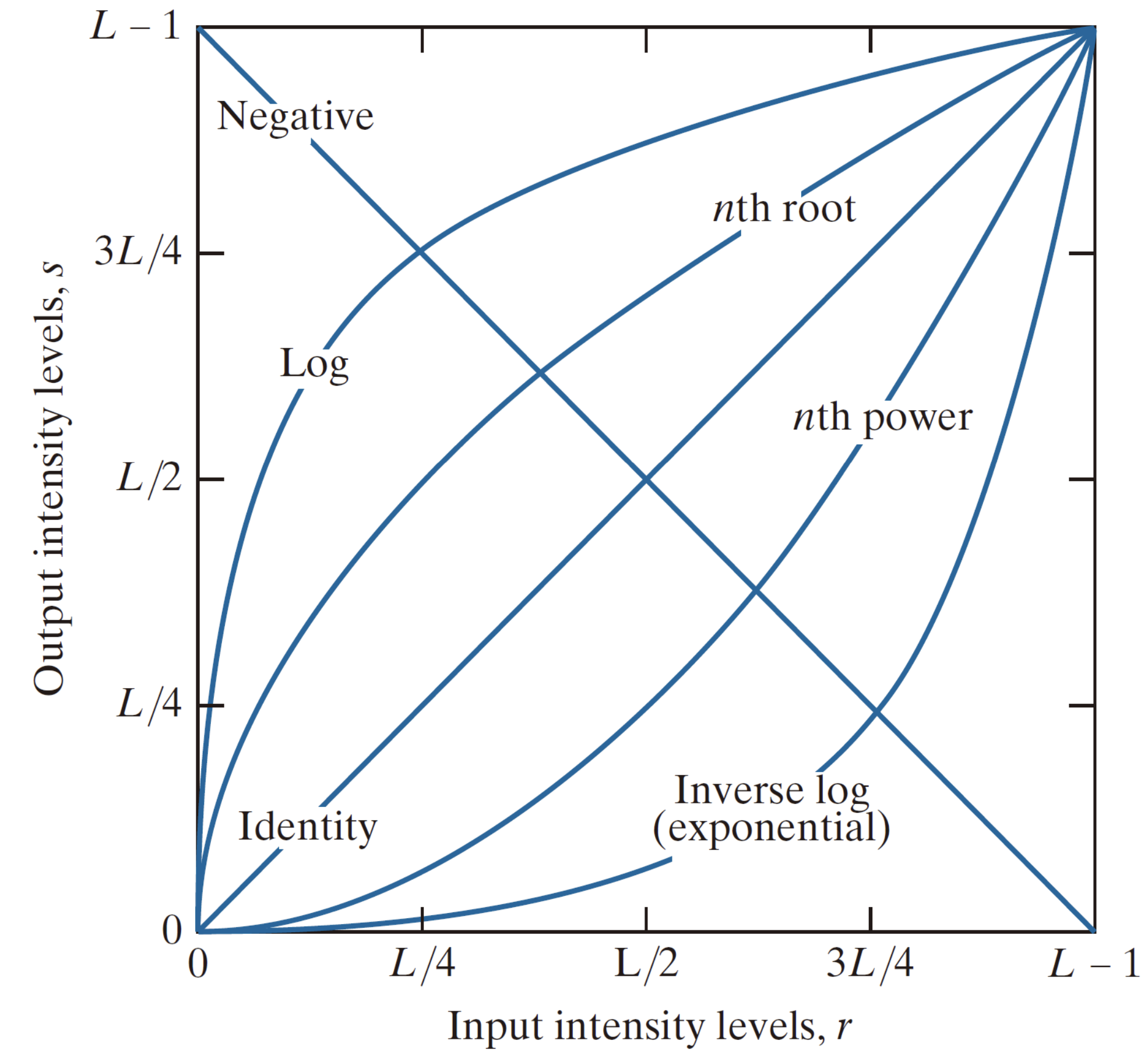

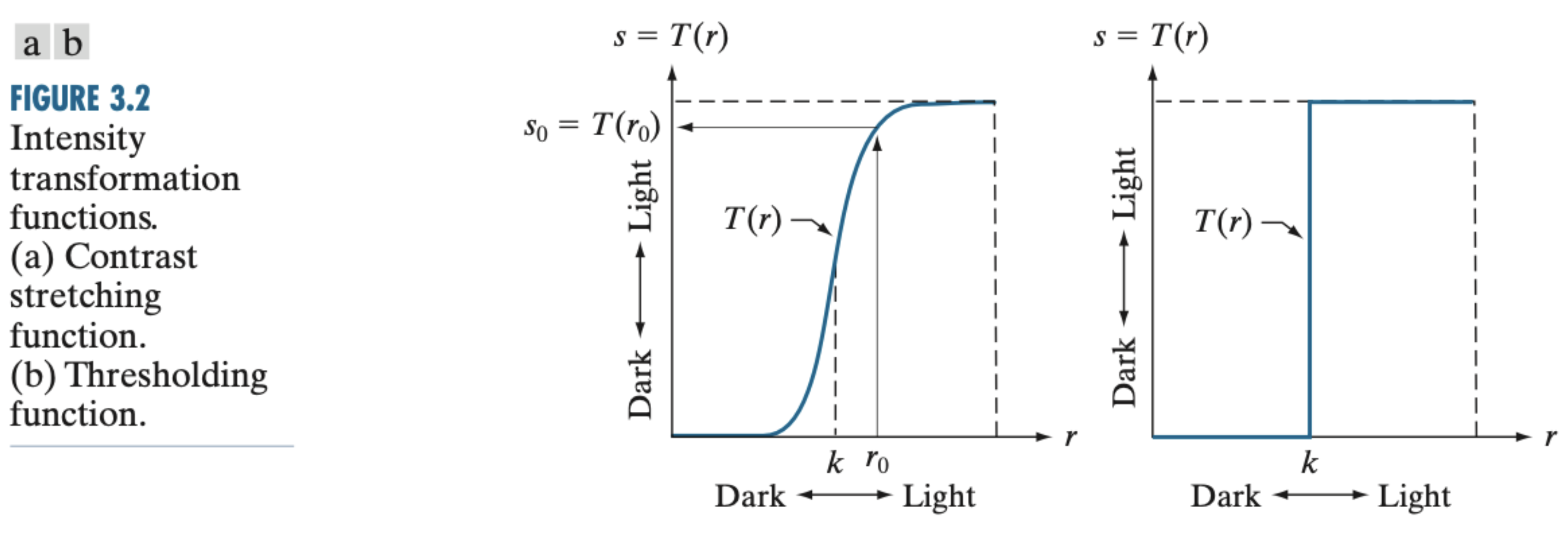

2-2 Intensity Transformation

Intensity Transformation 은 한국어로 번역하면, "강도변환"이다. 이미지의 픽셀 강도를 조정함으로써, 대비 개선, 밝기 조절 또는 강도 값을 다른 범위로 매칭해 다양한 효과를 적용할 수 있다.



g(x) = h(f(x))



input (원래 값) 인 f 에, 다양한 함수 h를 적용시켜 변환시킬 수 있다.

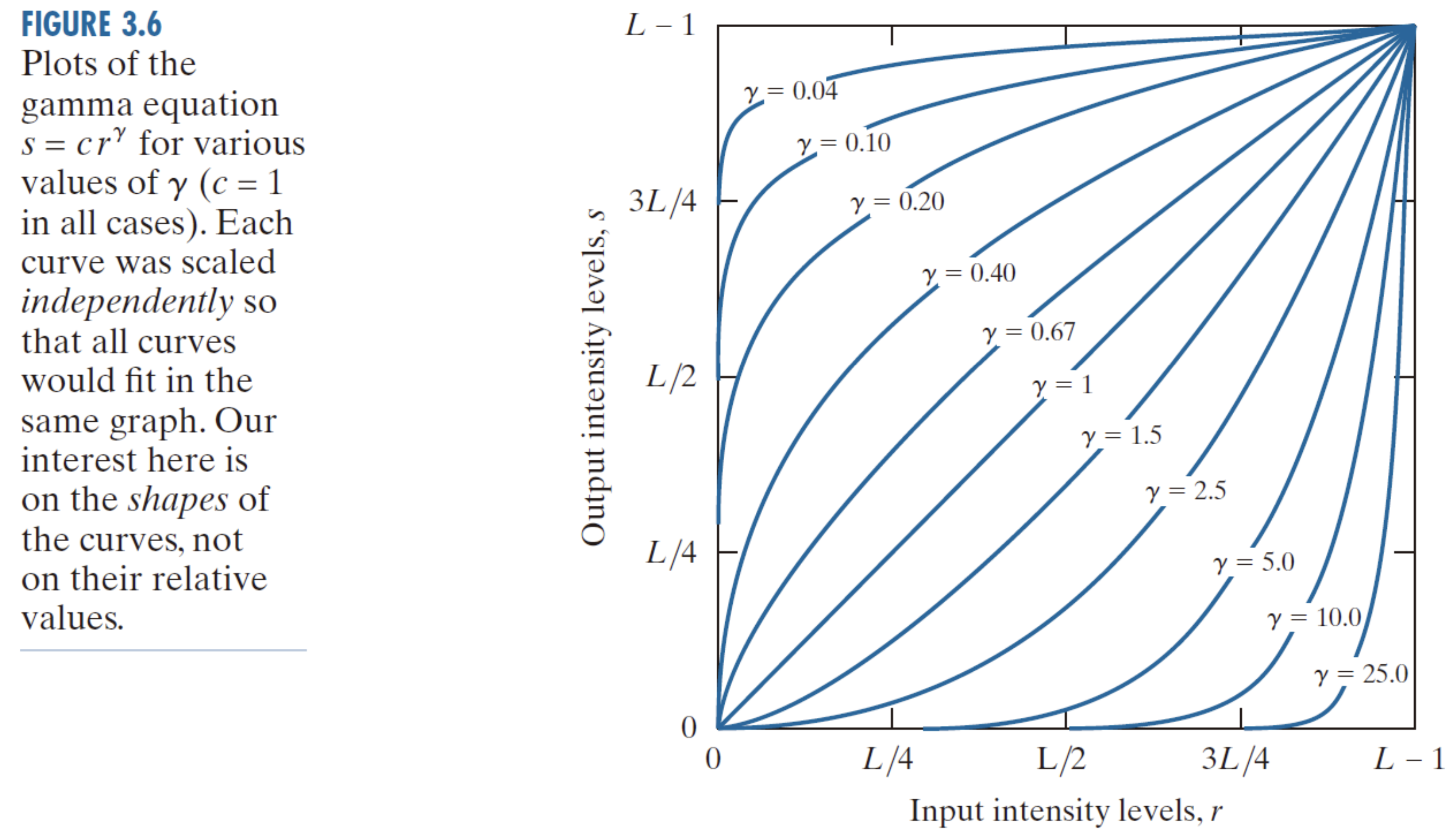

하나의 예시로, power -law (gamma) transformation 도 있다.



s = cr^g





g가 클수록, 대비가 뚜렷해지며, g가 작아질수록 뿌옇게 보이는 경향이 있다.

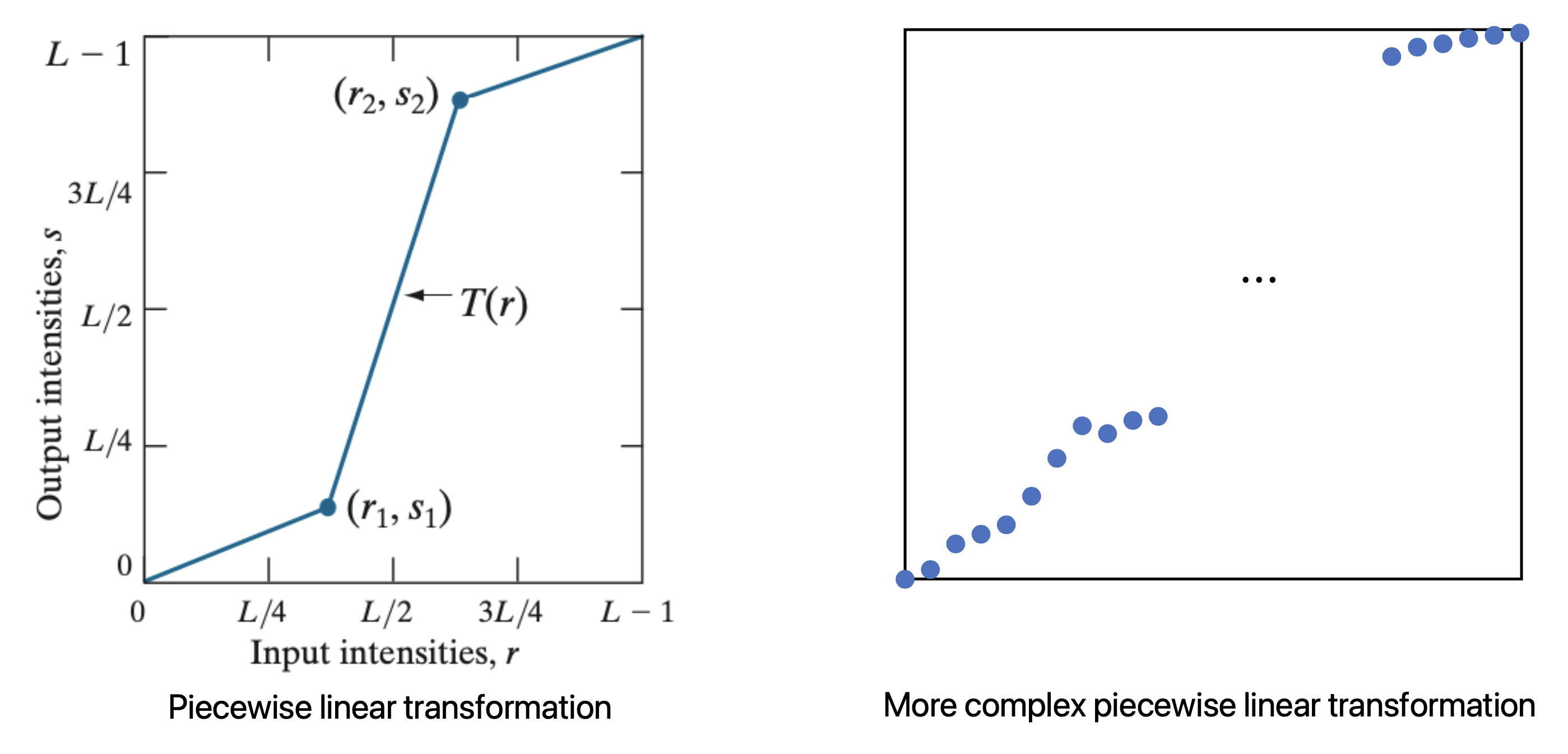

또 다른 complex 한 transformation 으로, "Piecewise Linear transformation" 도 있다.

이는, 여러 선형 구간을 사용하여 입력 강도의 값을, 다른 출력 강도의 값으로 변환한다.











이미지의 특성과, 이미지를 픽셀단위에서 processing 하는 방법을 배웠다.
